Teste de tensão aplicada em VLF

Diagnóstico Dielétrico e Rigor Normativo com teste de tensão aplicada em VLF

O teste de tensão aplicada em VLF constitui um procedimento elétrico essencial para estruturar o monitoramento operativo de condutores blindados integrados aos sistemas de média tensão.

Essa metodologia avalia detalhadamente a rigidez das coberturas plásticas de proteção, impedindo falhas.

A aplicação regular dessas diretrizes auxilia os gestores no rastreamento de microfissuras internas antes da energização definitiva dos circuitos elétricos de potência. A Safegrid Engenharia realiza essas rotinas seguindo os parâmetros da regulamentação IEEE 400.2.

O procedimento preserva as características mecânicas do cabo, proporcionando a eficiência necessária para a continuidade das frentes de trabalho. Os laudos gerados conferem total transparência para estruturar o cronograma de manutenção preditiva industrial.

Definição e Princípios Básicos do Ensaio

O método consiste na aplicação monitorada de um potencial elétrico alternado de baixa frequência, operando na taxa fixa de 0,1 hertz. Essa abordagem simula o estresse operativo real da rede de distribuição de força, revelando anomalias ocultas:

• Injeção de degraus de tensão controlados para sensibilizar caminhos de carbonização formados por umidade;

• Avaliação da capacidade de isolamento de circuitos com classe de isolação nominal de até 34,5 kV;

• Detecção de falhas severas de montagem de terminais que passariam despercebidas em testes comuns.

Importância Estratégica na Manutenção de Redes

O monitoramento periódico das linhas subterrâneas atua de forma decisiva para blindar os transformadores principais das subestações contra surtos destrutivos. Localizar os defeitos de isolação em ambiente de teste evita explosões em caixas de passagem.

A triagem programada confere previsibilidade técnica para os gestores encarregados do abastecimento elétrico de plantas de fabricação contínua. Os dados processados reduzem os riscos de interrupções intempestivas que prejudicam a matéria-prima.

A estabilização dos índices dielétricos da rede assegura a regularidade jurídica do imóvel perante fiscalizações federais do trabalho. O zelo com a infraestrutura consolida um histórico de manutenções sólido e confiável.

Comparação com Outros Métodos de Campo

Diferente das vistorias baseadas em corrente contínua tradicional, essa metodologia não injeta cargas espaciais prejudiciais nas camadas de polietileno reticulado do cabo. O ensaio avalia a integridade do circuito de maneira segura e não destrutiva.

Benefícios Técnicos Obtidos com as Inspeções de Baixa Frequência

Substituir as abordagens empíricas por diagnósticos aprofundados de tensão aplicada traz facilidades gerenciais para o controle das despesas de conservação do patrimônio. O ensaio blinda os investimentos realizados nas instalações físicas da companhia.

Aumento da Vida Útil dos Ativos

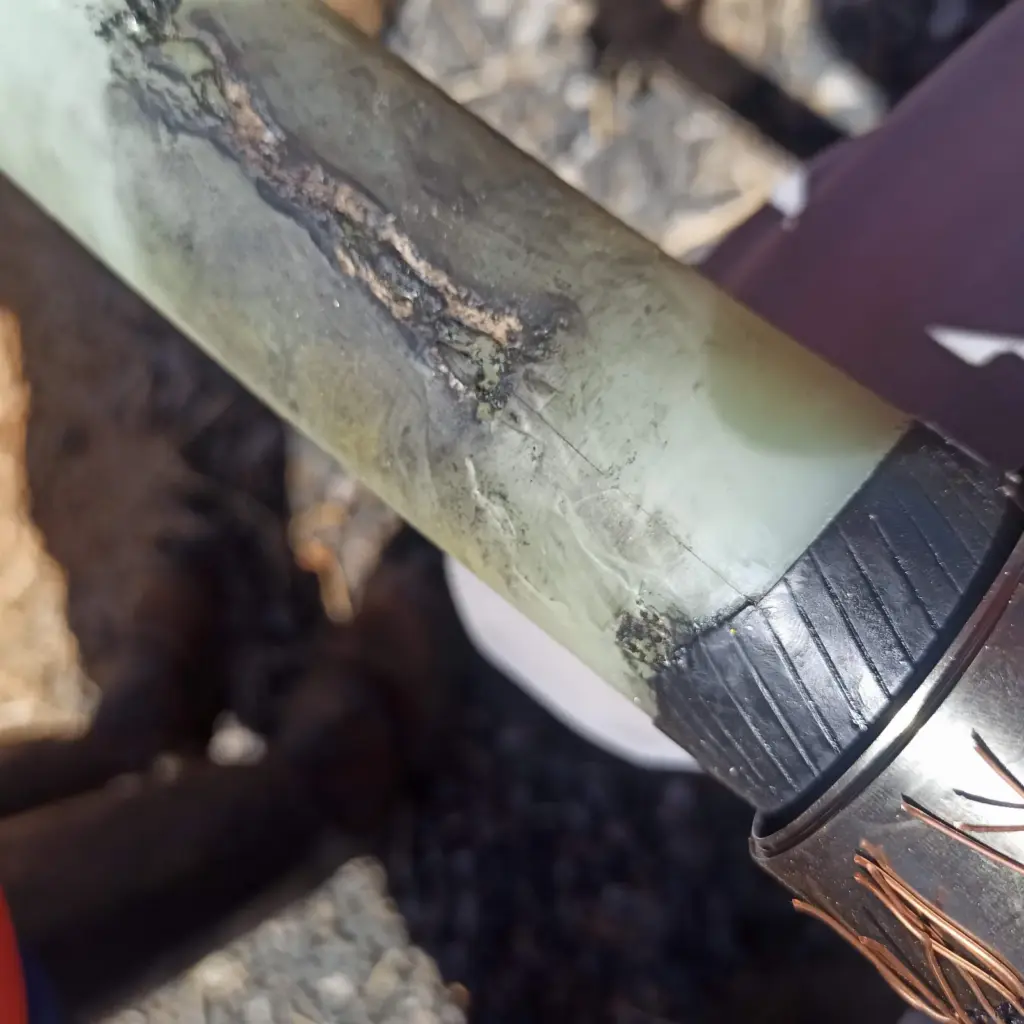

O teste de tensão aplicada em VLF contribui para prolongar a durabilidade dos condutores de cobre e alumínio instalados nas canaletas subterrâneas. Identificar as fragilidades em estágios iniciais impede que pequenas falhas destruam o isolante.

Detecção Precoce de Falhas nas Valas

A capacidade de localizar furos na isolação antes da conexão definitiva da subestação à rede da concessionária evita desarmes violentos de disjuntores. O cuidado técnico permite programar os reparos em horários favoráveis para a empresa.

Redução de Custos com Manutenção Corretiva

Localizar as inconformidades por meio de ensaios elétricos limpos elimina a necessidade de escavações exploratórias demoradas no pátio industrial. A prevenção planejada otimiza o uso dos recursos financeiros do setor de utilidades.

Diretrizes Práticas para a Execução Segura dos Ensaios

A execução dessa atividade especializada exige planejamento logístico rigoroso e o cumprimento estrito das recomendações das normas regulamentadoras de eletricidade. Apresentamos abaixo o roteiro sequencial para conduzir as medições nas frentes fabris:

Equipamentos Necessários para as Inspeções

O emprego de instrumental tecnológico calibrado atua como premissa essencial para registrar as variáveis dielétricas com baixas margens de incerteza. Destacam-se os seguintes componentes fundamentais na rotina das frentes de trabalho das equipes:

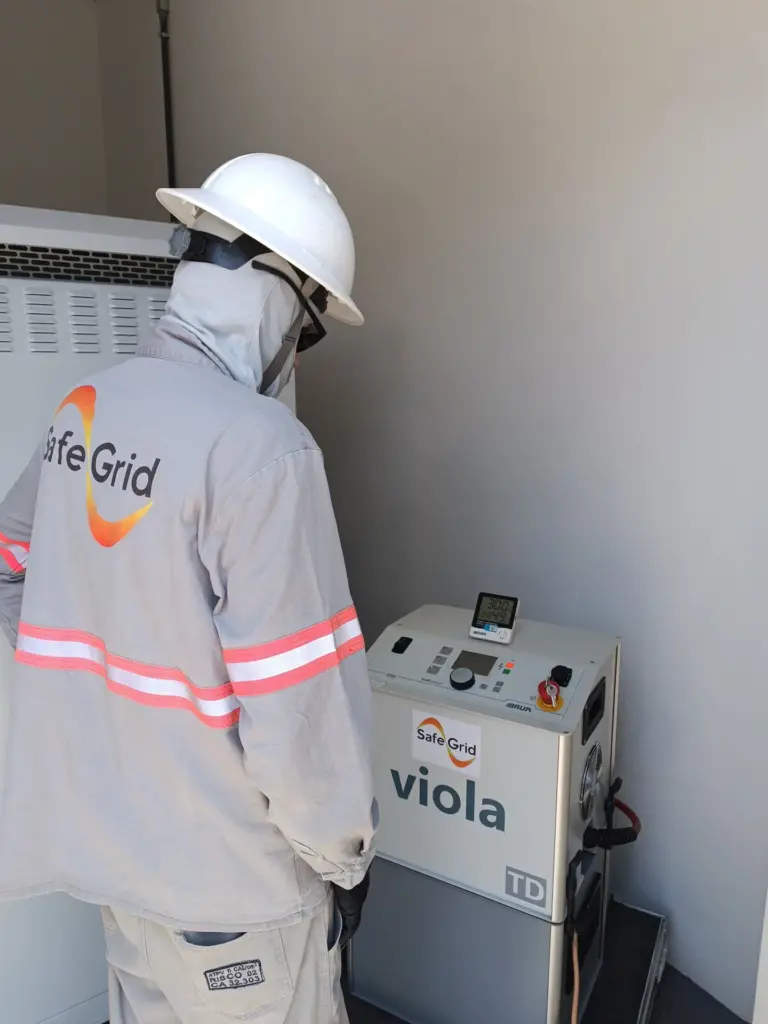

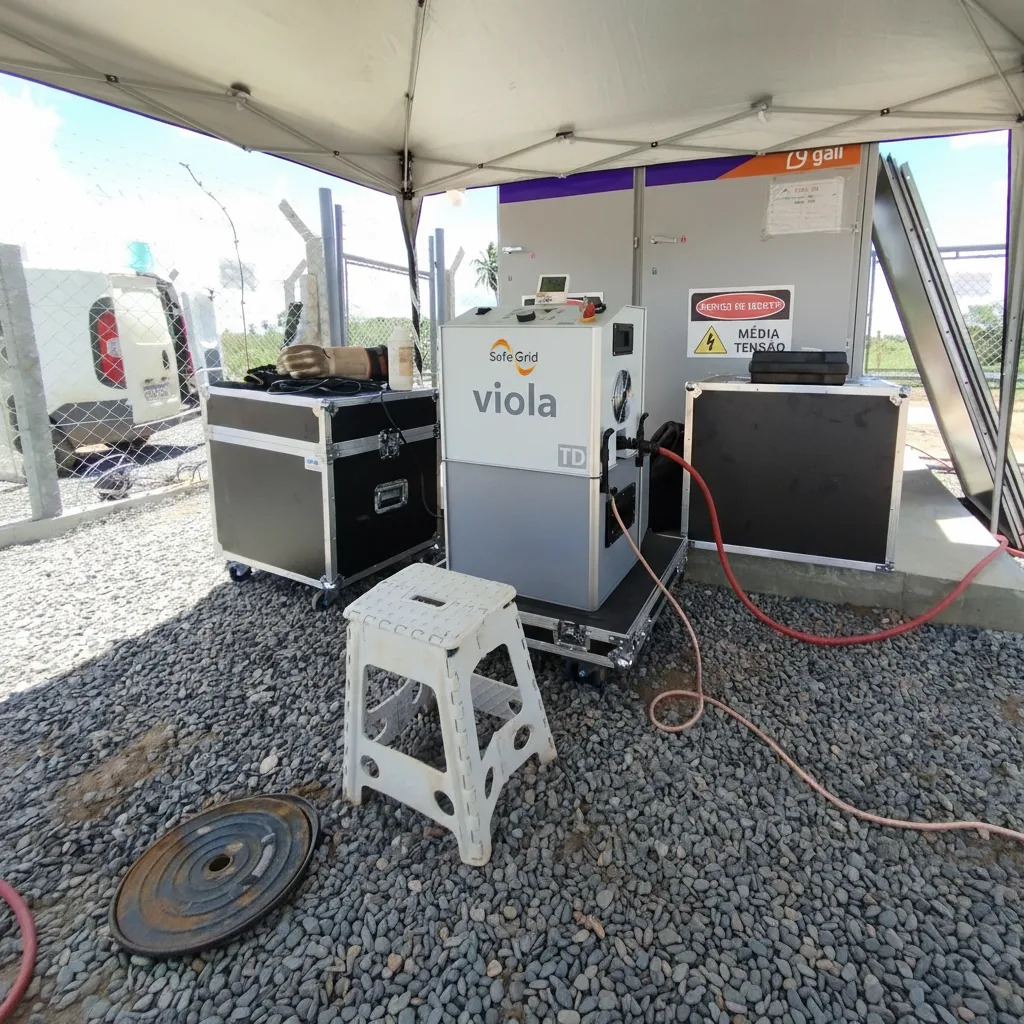

• Fonte geradora VLF dotada de canais microprocessados e certificado de calibração emitido por laboratório credenciado;

• Cabos de teste apropriados com blindagem interna contra interferências eletromagnéticas ambientais do pátio;

• Instrumentos de medição de tensão residual para garantir a segurança dos operadores após o ensaio.

Passo a Passo do Procedimento de Campo

As equipes técnicas devem seguir uma sequência coordenada de ações para certificar que os aparelhos registrem os dados de forma limpa. O fluxo atende às etapas regulamentares descritas nos manuais de engenharia:

• Desconectar completamente o cabo elétrico de média tensão dos painéis e certificar a ausência de potencial;

• Conectar firmemente a garra de alta tensão do gerador ao condutor metálico central isolado;

• Aplicar os níveis normativos de tensão e monitorar os gráficos de corrente de fuga gerados.

Dicas para Resultados Analíticos Conclusivos

A verificação do estado das buchas de conexão e limpeza das superfícies dos terminais evitam a ocorrência de descargas superficiais falsas. O registro detalhado das leituras serve como histórico para futuras auditorias de segurança.

Vantagens Competitivas na Gestão de Riscos de Subestações

O emprego dessa varredura diagnóstica confere embasamento técnico robusto para marcas que buscam alta performance em suas operações energéticas no mercado nacional. O laudo gerado atua como documento de regularidade perante seguradoras privadas.

Confiabilidade e Segurança Operacional de Painéis

Cuidar da integridade dos barramentos e cabos interligados eleva o nível de proteção coletiva dentro das salas de comando de motores. Circuitos íntegros operam livres de centelhamentos perigosos que danificam equipamentos eletrônicos sensíveis.

Conformidade com Normas e Regulamentos Legais

Estar em conformidade com as legislações vigentes protege juridicamente a diretoria da empresa em auditorias do Ministério do Trabalho. Os testes comprovam a execução dos requisitos de engenharia obrigatórios descritos na NR10.

Melhoria Global na Eficiência Energética

A eliminação de pequenas fugas de corrente para as estruturas metálicas aterradas reduz as perdas por efeito Joule nos condutores principais. Esse controle rígido estabiliza os níveis de tensão elétrica que alimentam as máquinas.

Gestão de Ativos e Comissionamento de Redes com a Safegrid Engenharia!

A preservação do patrimônio técnico de sua cabine primária e a imunidade contra quebras inesperadas demandam o suporte de empresas experientes do setor. Fale com nossos engenheiros e contrate o teste de tensão aplicada em VLF!
